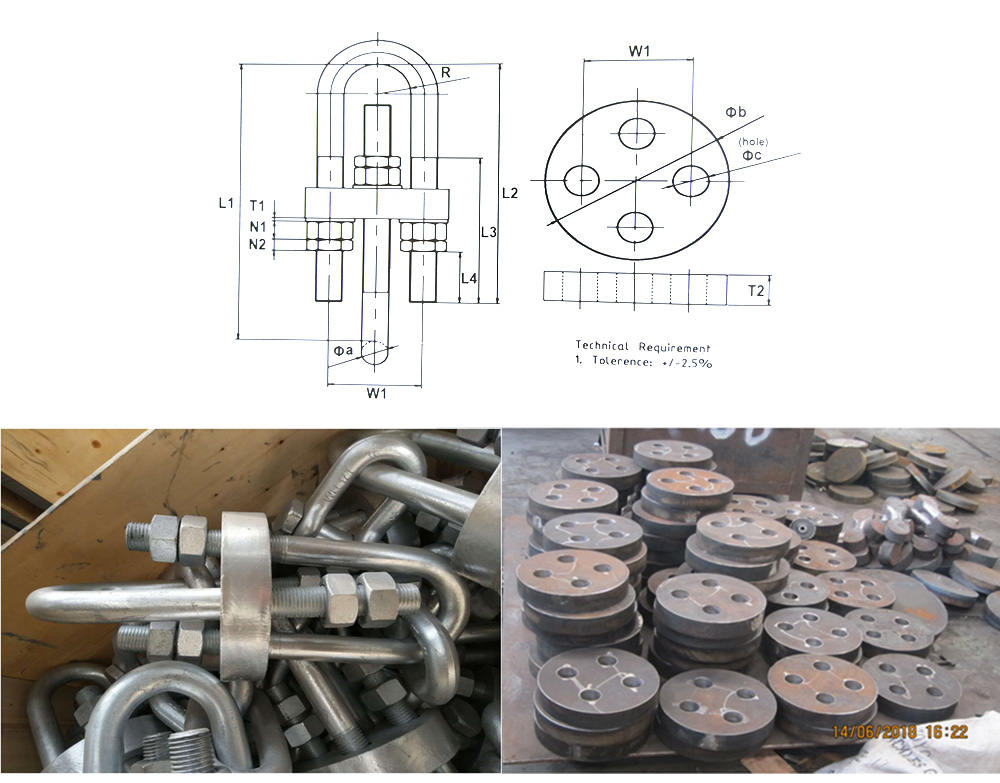

Двухкорпуснная регулированная скоба

Материал:тело: корпус-42CrMo, доска: Q235 всё: 316L

Обработка поверхности: горячее цинкование, первичное окрашивание

L1	L2	L3	L4	T1	T2	N1	N2	W1	Фa	Фb	Фc	R
mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
230∽305	200	M20×140	3	3	25	19	10	70	20	120	23	25
250∽340	220	M22×140	3	3	25	22	12	78	22	125	28	30
270∽350	240	M24×160	3	3	30	22	12	84	24	150	28	30
310∽420	270	M27×180	3	3	30	25	14	95	27	180	31	34
345∽465	300	M30×200	5	4	35	27	15	106	30	200	34	38
420∽560	360	M36×220	5	5	40	32	20	126	36	210	40	45
460∽650	420	M42×315	8	6	50	35	25	148	42	250	46	53
530∽755	480	M48×315	8	6	55	39	20	168	48	280	52	60
450∽550	390	M56×230	8	8	60	46	26	196	56	330	60	70
680∽950	600	M60×400	8	8	65	49	28	210	60	360	65	75
730∽1010	640	M64×420	8	8	70	53	30	224	64	380	70	80

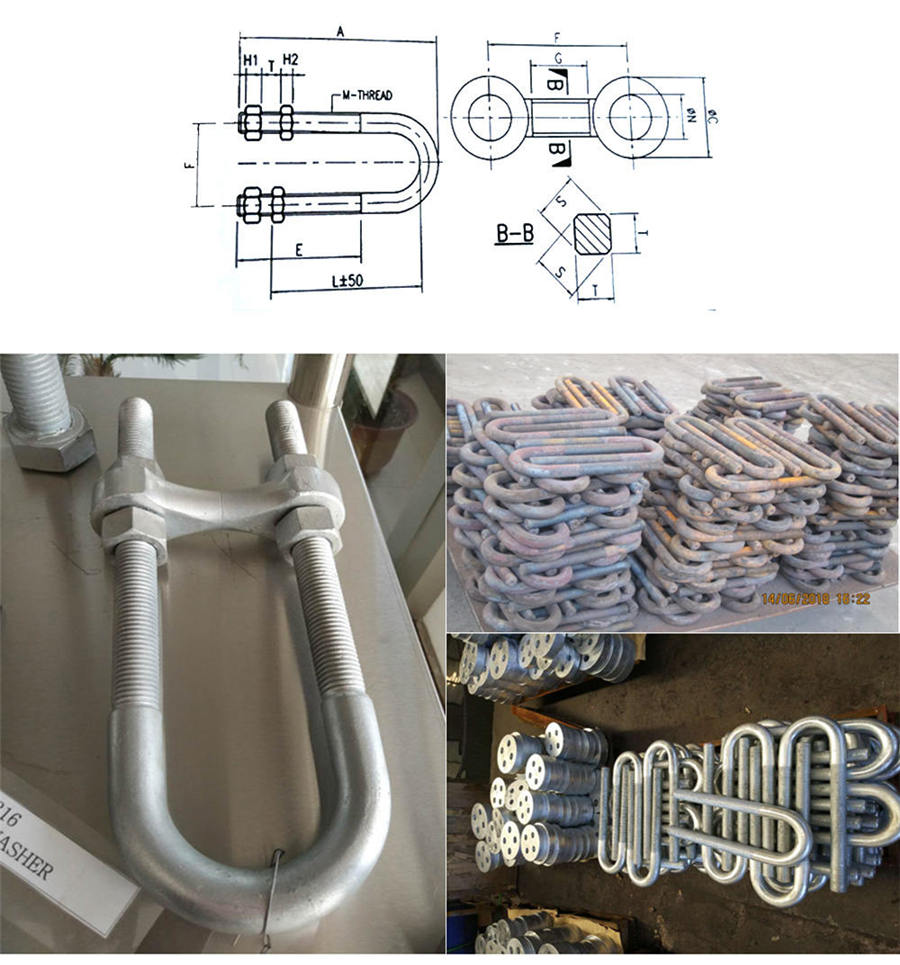

材料: 体42CrMo 板Q235 全部316L

表面处理: 热镀锌原色

M	A	E	F	T	H1	H2	S	C	G	N+0.5
mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
30	313	188	120	30	24	18	37	65	34	36
36	346	206	144	36	29	21	42	78	42	42
42	391	221	168	40	32	25	46	90	49	48
45	415	233	180	45	36	27	51	100	52	52
52	452	255	208	50	42	31	58	105	59	60
56	475	267	224	55	45	34	64	120	66	64
60	497	278	240	60	48	36	69	125	72	70
64	519	293	256	65	51	38	74	130	79	74
