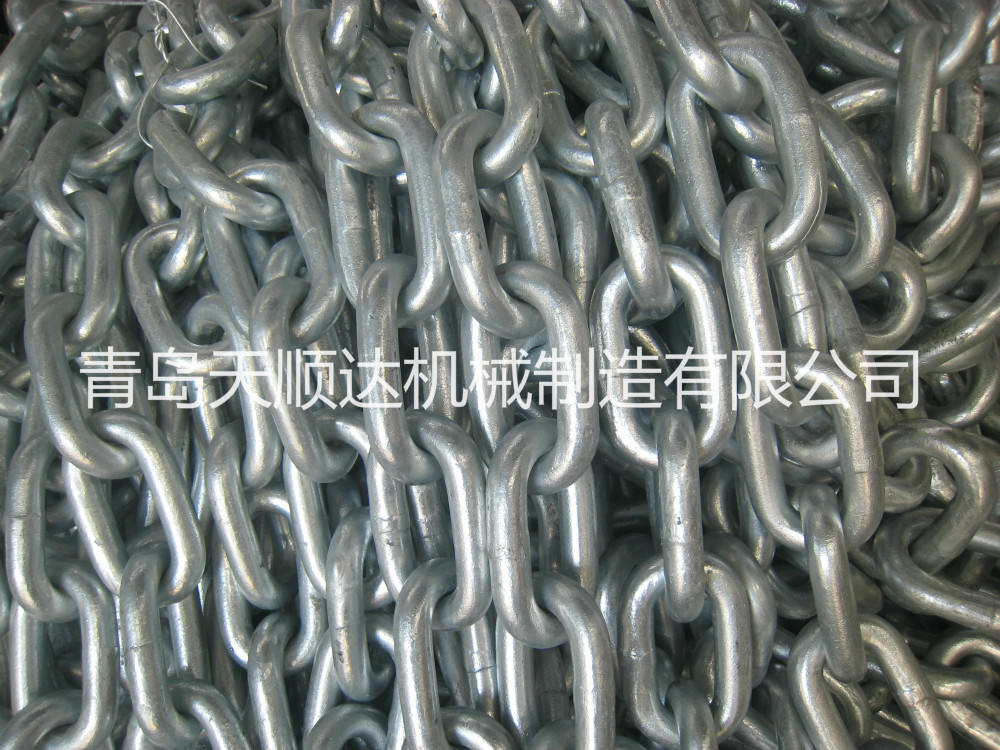

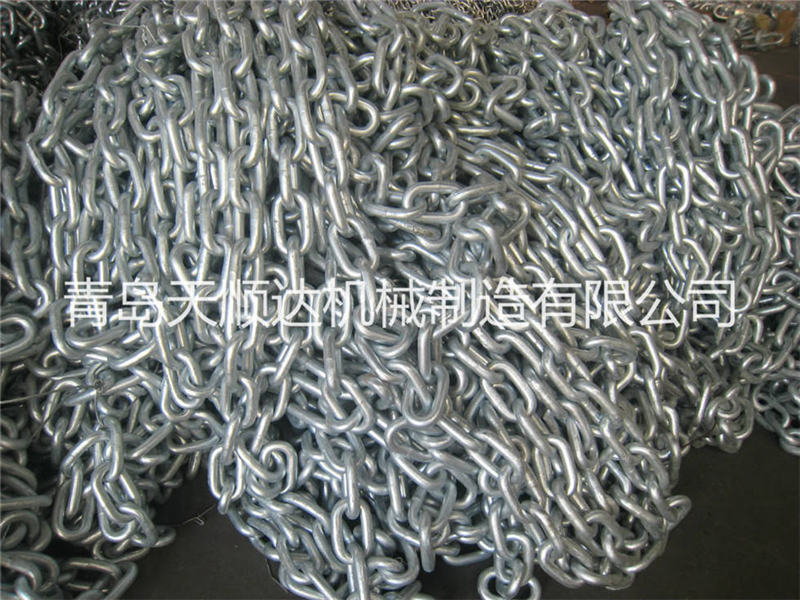

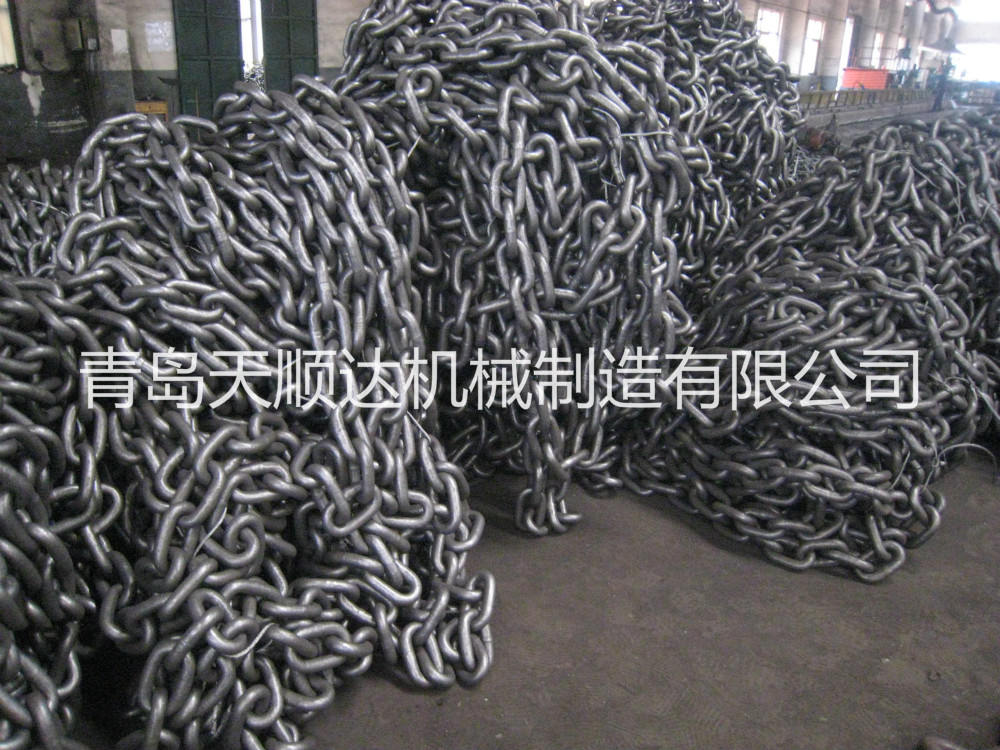

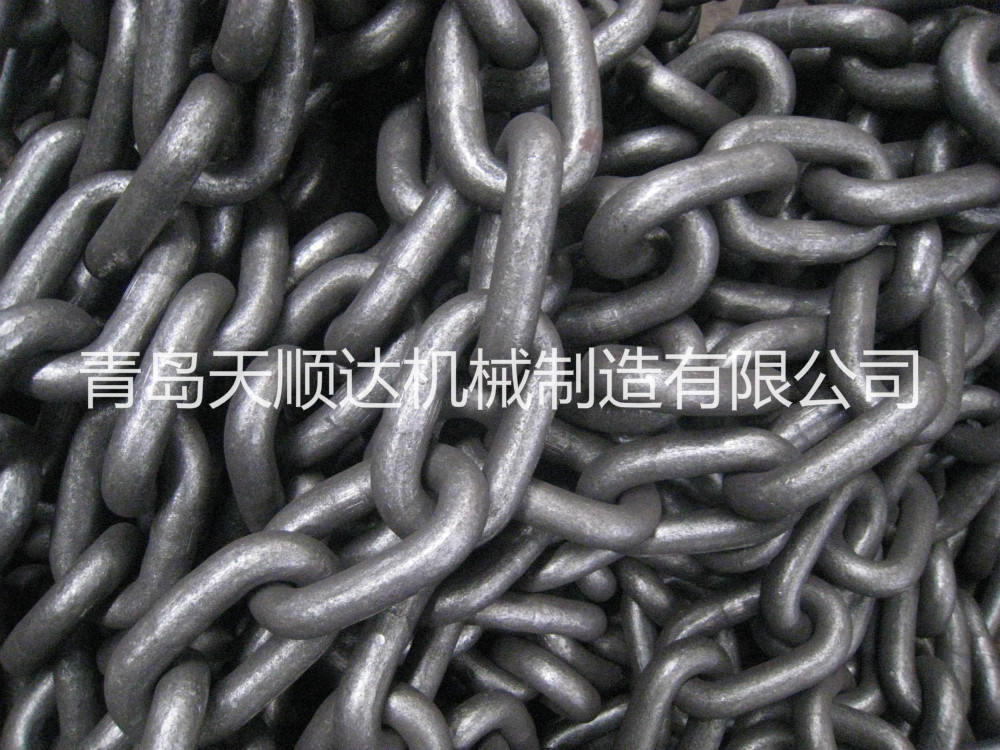

DIN764 Standard Link Chain

DIN763链条

材料: 20Mn2

表面处理: 热镀锌电镀发黑

链径Dmm	内长Lmm	外宽Bmm	米重KG	拉断负荷KN	规格图示
2	43	12.5	2.39	116
2.5	50	17	3.95	194
3	42	18	4.32	194
3.5	42	21	5.20	212
4	55	22	5.34	254
4.5	55	18	5.29	254
5	54	24	7.12	322
5.5	64	25	6.32	322
6	57	24	7.60	330
7	60	22	9.50	359
8	62	22	8.57	359
8.5	78	31	9.86	480
9	86	30	9.24	480
10	66	31	10.60	480
11	108	35	18.22	798
12	66	31	10.60	480
13	108	35	18.22	798
16	66	31	10.60	480
18	108	35	18.22	798
19	66	31	10.60	480
20	108	35	18.22	798
22	66	31	10.60	480
25	108	35	18.22	798
28	66	31	10.60	480
32	108	35	18.22	798

DIN764链条

材料: 20Mn2

表面处理: 热镀锌电镀发黑

链径Dmm	内长Lmm	外宽Bmm	米重KG	拉断负荷KN	规格图示
4	16	14	0.31	7
5	18	18.2	0.51	11.8
6	21	21.5	0.74	16.5
8	28	29	1.3	32
10	35	36	2	50
12	42	41	2.9	70
13	45	47	3.5	80
14	49	48	4.06	92
16	56	58	5.2	125
18	63	65	6.5	160
20	70	72	8.2	200
23	80	83	11	250
26	91	94	14	320

DIN766链条

材料: 20Mn2

表面处理: 热镀锌电镀发黑

链径Dmm	内长Lmm	外宽Bmm	米重KG	拉断负荷KN	规格图示
4	16	13.7	0.32	8
5	18.5	17	0.5	12.5
6	18.5	20.2	0.8	16
7	22	23.8	1.1	25
8	24	27.2	1.4	32
9	27	30.6	1.8	40
10	28	34	2.2	50
11	31	37.4	2.7	63
12	36	40.8	3.1	71.5
13	36	44.2	3.8	80
14	41	47.6	4.4	100
16	45	54.4	5.7	125
18	50	61.2	7.3	160
19	53	64.6	7.97	180
20	56	68	9	200
22	62	75	11	232
23	64	78.2	12	250
26	73	88.4	15	320
28	78	95.2	18	400
30	84	102	19.5	450
32	90	108.8	23	500
